機械特點:
富格蘭SUPER CSL是一部多功能之車銑複合車削中心機，除了配合各種刀座，以滿足全方位的加工需求更具有正、背主軸設計，讓任何複雜的工件都可以一次加工完成。
雙Y軸設計。- B軸可作360旋轉，適合任何角度之鑽孔、攻牙、銑削。
- B軸旋轉採用伺服馬達驅動，定位精度可達0.001°。
- 主軸及背主軸轉速3,000rpm。
- 主軸及背主軸通孔徑65 mm。
- 主軸及背主軸都具有Cs軸功能，以執行輪廓加工。
- 所有移動軸皆採用耐重負荷滾柱型線性滑軌。
- 主軸頭為固定結構。
- 機器底座採用高級鑄鐵製成，經回火及應力消除處理，保證結構長期不變形。
刀具系統:
主軸刀具系統
背主軸刀具系統

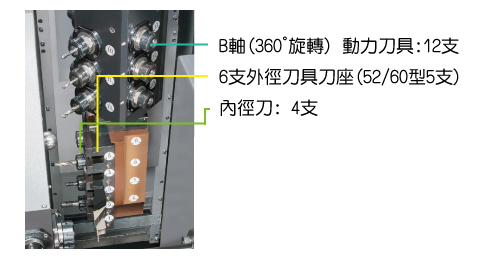

第一系統
6支外徑刀具刀座(52/60型5支)
4支正面內徑刀具刀座
4支正面內徑刀具刀座

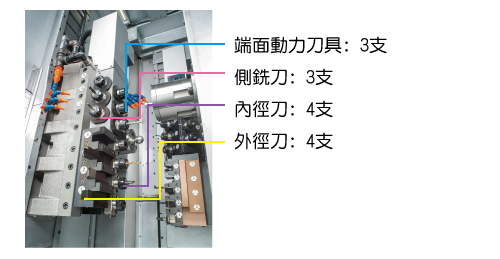

第二系統
4支外徑刀具刀座
4支正面內徑刀具刀座
3支側面鑽銑刀具刀座
3支背面偏心鑽銑刀具刀座
標準配件:
- 正主軸
- 背主軸
- 主/ 背軸CS軸定位
- 工作燈
- 冷卻系統
- 工件切斷檢測
- 工件收集器
- 主軸冷卻機
- 系統 1
- 6支外徑刀具刀座(52/60型5支)
- 4支內俓刀具刀座
- 12支360°旋轉動力刀具刀座
- 系統 2
- 4支外徑刀具刀座(系統2)
- 4支內俓刀具刀座 (系統2)
- 3支側銑刀具刀座(系統2)
- 3支端面動力刀具刀座(系統2)
特別配件:
鐵屑機 + 鐵屑桶- 冠通送料機 DH65L (1.5米)
- 油溫冷卻機
機型規格:
| 項目 | SUPER CSL 42 | SUPER CSL 42 | |
|---|---|---|---|
| 第一系統 | 第二系統 | ||
| 加工範圍 | 最大加工外徑 | Ø42mm | Ø42mm |
| 最大加工長度 | part diameter x 3 | ||
| 最大鑽孔直徑 | Ø30mm | Ø30mm | |
| 工具系統 | 外徑刀具數 | 6 | 4 |
| 外徑刀具尺寸 | □20x20x80 | □20x20x80 | |
| 內徑刀具數 | 4 | 4 | |
| 內徑刀具尺寸 | Ø25mm | Ø25mm | |
| 側銑刀具數 | 3 | ||
| 側銑刀具尺寸 | 16mm (ER25) | ||
| 側銑刀具轉速 | 200~6000rpm | ||
| 端面動力刀具數 | 3 | ||
| 端面動力刀具尺寸 | 16mm (ER25) | ||
| 端面動力刀具轉速 | 200~6000rpm | ||
| 360°旋轉動力刀具數 | 12 | ||
| 360°旋轉動力刀具尺寸 | 16mm (ER25) | ||
| 360°旋轉動力刀具轉速 | 200~6000rpm | ||
| 主軸 | 主軸內徑 | Ø46mm | |
| 主軸轉速 | 100~6000rpm | ||
| 背主軸 | 背主軸內徑 | Ø46mm | |
| 背主軸轉速 | 100~6000rpm | ||
| 背面加工最大鑽孔徑 | Ø30mm | ||
| X1, Y1, Z1 軸 | 20m/min | ||
| X2, Y2, Z2 軸 | 20m/min | ||
| 馬達 | 主軸馬達 | 7.5/11 kw | |
| 背軸馬達 | 7.5/11 kw | ||
| Y1, Y2 軸馬達 | 2.2 kw | 2.2 kw | |
| X1, X2, Z1, Z2 軸馬達 | 1.5 kw | 1.5 kw | |
| B 軸馬達 | 1 kw | ||
| 動力刀具馬達 | 4 kw x 2 | ||
| 切削馬達 | 1 HP | 1 HP | |
| 潤滑油馬達 | 25w | 25w | |
| 機械尺寸 | 主軸中心高 | 1125 mm | |
| 重量 | 8300 kgs | ||
| 機械尺寸 | 2900x2330x2270 mm | ||
| 機械尺寸(有排屑機) | 3850x2330x2270 mm | ||
| 氣壓 | 空氣壓力 | 5kg/cm | |
| 空氣量 | 10L/min | ||
| 項目 | SUPER CSL 52 | SUPER CSL 52 | |
|---|---|---|---|
| 第一系統 | 第二系統 | ||
| 加工範圍 | 最大加工外徑 | Ø52mm | Ø52mm |
| 最大加工長度 | part diameter x 3 | ||
| 最大鑽孔直徑 | Ø30mm | Ø30mm | |
| 工具系統 | 外徑刀具數 | 5 | 4 |
| 外徑刀具尺寸 | □25X25X80 | □25X25X80 | |
| 內徑刀具數 | 4 | 4 | |
| 內徑刀具尺寸 | Ø25mm | Ø25mm | |
| 側銑刀具數 | 3 | ||
| 側銑刀具尺寸 | 16mm (ER25) | ||
| 側銑刀具轉速 | 200~6000rpm | ||
| 端面動力刀具數 | 3 | ||
| 端面動力刀具尺寸 | 16mm (ER25) | ||
| 端面動力刀具轉速 | 200~6000rpm | ||
| 360°旋轉動力刀具數 | 12 | ||
| 360°旋轉動力刀具尺寸 | 16mm (ER25) | ||
| 360°旋轉動力刀具轉速 | 200~6000rpm | ||
| 主軸 | 主軸內徑 | Ø60mm | |
| 主軸轉速 | 100~6000rpm | ||
| 背主軸 | 背主軸內徑 | Ø60mm | |
| 背主軸轉速 | 100~6000rpm | ||
| 背面加工最大鑽孔徑 | Ø30mm | ||
| X1, Y1, Z1 軸 | 20m/min | ||
| X2, Y2, Z2 軸 | 20m/min | ||
| 馬達 | 主軸馬達 | 7.5/11 kw | |
| 背軸馬達 | 7.5/11 kw | ||
| Y1, Y2 軸馬達 | 2.2 kw | 2.2 kw | |
| X1, X2, Z1, Z2 軸馬達 | 1.5 kw | 1.5 kw | |
| B 軸馬達 | 1 kw | ||
| 動力刀具馬達 | 4 kw x 2 | ||
| 切削馬達 | 1 HP | 1 HP | |
| 潤滑油馬達 | 25w | 25w | |
| 機械尺寸 | 主軸中心高 | 1125 mm | |
| 重量 | 8400 kgs | ||
| 機械尺寸 | 2900x2330x2270 mm | ||
| 機械尺寸(有排屑機) | 3850x2330x2270 mm | ||
| 氣壓 | 空氣壓力 | 5kg/cm | |
| 空氣量 | 10L/min | ||
| 項目 | SUPER CSL 60 | SUPER CSL 60 | |
|---|---|---|---|
| 第一系統 | 第二系統 | ||
| 加工範圍 | 最大加工外徑 | Ø60mm | Ø60mm |
| 最大加工長度 | part diameter x 3 | ||
| 最大鑽孔直徑 | Ø30mm | Ø30mm | |
| 工具系統 | 外徑刀具數 | 5 | 4 |
| 外徑刀具尺寸 | □25X25X80 | □25X25X80 | |
| 內徑刀具數 | 4 | 4 | |
| 內徑刀具尺寸 | Ø25mm | Ø25mm | |
| 側銑刀具數 | 3 | ||
| 側銑刀具尺寸 | 16mm (ER25) | ||
| 側銑刀具轉速 | 200~6000rpm | ||
| 端面動力刀具數 | 3 | ||
| 端面動力刀具尺寸 | 16mm (ER25) | ||
| 端面動力刀具轉速 | 200~6000rpm | ||
| 360°旋轉動力刀具數 | 12 | ||
| 360°旋轉動力刀具尺寸 | 16mm (ER25) | ||
| 360°旋轉動力刀具轉速 | 200~6000rpm | ||
| 主軸 | 主軸內徑 | Ø65mm | |
| 主軸轉速 | 100~3000rpm | ||
| 背主軸 | 背主軸內徑 | Ø65mm | |
| 背主軸轉速 | 100~3000rpm | ||
| 背面加工最大鑽孔徑 | Ø30mm | ||
| X1, Y1, Z1 軸 | 20m/min | ||
| X2, Y2, Z2 軸 | 20m/min | ||
| 馬達 | 主軸馬達 | 7.5/11 kw | |
| 背軸馬達 | 7.5/11 kw | ||
| Y1, Y2 軸馬達 | 2.2 kw | 2.2 kw | |
| X1, X2, Z1, Z2 軸馬達 | 1.5 kw | 1.5 kw | |
| B 軸馬達 | 1 kw | ||
| 動力刀具馬達 | 4 kw x 2 | ||
| 切削馬達 | 1 HP | 1 HP | |
| 潤滑油馬達 | 25w | 25w | |
| 機械尺寸 | 主軸中心高 | 1125 mm | |
| 重量 | 8500 kgs | ||
| 機械尺寸 | 2900x2330x2270 mm | ||
| 機械尺寸(有排屑機) | 3850x2330x2270 mm | ||
| 氣壓 | 空氣壓力 | 5kg/cm | |
| 空氣量 | 10L/min | ||
